Iswed Ossidu Carbon Steel Key Locking Thread Daħħal għal Tiswija Thread

Key-Inserzjonijiet li jissakkru (Keenserts)huma qfieli bil-kamin ta'-saħħa għolja li fihom ħjut kemm interni kif ukoll esterni. Distinti minn żewġ jew erba 'labar integrali ta' qfil (ċwievet), dawn l-inserzjonijiet jipprovdu lock mekkaniku kontra r-rotazzjoni ladarba installati.

Prinċipju Operattiv:Wara li jiġu mdaħħla f'toqba pre-tappata, il-brilli tal-qfil huma mdaħħla 'l isfel fil-materjal tal-bażi. Dan joħloq interface robust u elastiku bejn il-bolt u l-ħjut interni tad-djar. Billi jikkumpensa għat-tolleranzi tal-manifattura tal-ħajt, il-Keensert itejjeb b'mod sinifikanti s-saħħa tal-konnessjoni u jiżgura reżistenza superjuri għall-vibrazzjoni.

Speċifikazzjoni

Oġġett	Ċavetta ta' l-Azzar tal-Karbonju-Daħħal tal-Ħjut tal-Qfil
Materjal	Azzar tal-Karbonju (C1215 / 12L14 jew ekwivalenti, disponibbli fuq talba)
Sistema ta' Kejl	Metriku (ISO) / Pulzier (UNC / UNF) disponibbli
Post ta' Oriġini	Shenzhen, iċ-Ċina
Isem tad-Ditta	Inserzjonijiet tal-qfil Tech
Standard	ISO / DIN / ANSI / NAS (Standards personalizzati appoġġjati)
Isem tal-Prodott	Carbon Steel Keensert / Keysert
Trattament tal-wiċċ	Ossidu Iswed / Żingu Plated / Fosfat Miksi / Finitura Custom Disponibbli
Trattament tas-Sħana	Permezz Hardened jew Case Hardened
Applikazzjoni	Ligi tal-aluminju/manjeżju/ħadid fondut/azzar artab
Karatteristika	Qfil mekkaniku pożittiv permezz ta 'ċwievet solidi
Kampjun	Kampjuni disponibbli għall-evalwazzjoni u l-ittestjar tal-kwalità
Ippakkjar	Borża poly individwali u ippakkjar tal-Kartun
Ħlas	T/T, L/C, PayPal, Western Union
Kapaċità ta' Provvista	1000000 Biċċa / Biċċiet kull Xahar

Għaliex Agħżilna

9 core advantages of key locking thead inserts

Vantaġġi tagħna

1.Fid--manifattura tal-fabbrika tad-dar tiżgura kwalità stabbli u prezzijiet kompetittivi.

2.Iktar minn 21 sena ta 'esperjenza professjonali fil-manifattura tal-qafliet.

Servizzi 3.OEM u ODM disponibbli għall-qafliet tal-pannelli u tal-folja tal-metall.

4.Il-prodotti huma esportati u fornuti lill-klijenti mad-dinja kollha.

5.Soluzzjonijiet ta' qfil tal-ħajt ta' waqfien wieħed-imfassla għall-ħtiġijiet tal-klijenti.

6.Il-prodotti kollha huma manifatturati f'konformità mal-istandards ISO, u DIN.

Folja tal-Parametri tal-Prodott

key locking thread inserts 2D drawing

Ħfief - Pulzier

Daħħal					Installazzjoni				Tneħħija
Thread Intern Klassi 3B	Klassi Esterni tal-Ħjut 2A	H Tul	J ±.030	K C'Bore Profond	Tektek Daqs Drill	C'Sink Dia.+0.10 -0.000	Thread Tektek		Drill
							Daqs Klassi 2B	Min. Fond	Daqs	Fond
10-24	5/16-18	.312	.22	.07	.272	.323	5/16-18	.37	7/32	5/32
10-32
1/4-20	3/8-16	.375	.22	.07	.332	.385	3/8-16	.43	9/32	3/16
1/4-28
5/16-18	7/16-14	.437	.22	.07	.397	.447	7/16-14	.50	11/32	3/16
5/16-24
3/8-16	1/2-13	.500	.24	.07	.453	.510	1/2-13	.56	13/32	3/16
3/8-24
7/16-14	9/16-12	.562	.27	.07	.516	.572	9/16-12	.62	15/32	3/16
7/16-20
1/2-13	5/8-11	.625	.28	.07	.578	.635	5/8-11	.68	17/32	3/16
1/2-20

Daqsijiet oħra, disinji speċjali u materjali fuq talba.

Tolleranza tat-toqba tat-tħaffir tal-vit: .234to.500=+.004/-.001 fuq.500=+.005/-.001

- Metriku ħafif

Daħħal					Installazzjoni				Tneħħija
Klassi Intern Thread4H5H	Klassi ta' Thread Esterni4H	H Tul	J ±.76	K C'Bore Profond	Tektek Daqs Drill	C'Sink Dia.+.25 -0.00	Thread Tektek		Drill
							Daqs Klassi 6H	Min. Fond	Daqs	Fond
M5*0.8	M8*1.25	8.0	3.73	1.27	6.90	8.25	M8*1.25	9.5	5.50	4.00
M5*0.5
M6*1.0	M10*1.25	10.0	6.02	1.78	8.80	10.25	M10*1.25	11.5	7.50	4.75
M6*0.75
M8*1.25	M12*1.25	12.0	6.28	1.78	10.80	12.25	M12*1.25	13.5	9.50	4.75
M8*1.0
M10*1.5	M14*1.5	14.0	6.46	2.29	12.80	14.25	M14*1.5	15.5	11.50	4.75
M10*1.25
M12*1.75	M16*1.5	16.0	6.46	2.29	14.75	16.25	M16*1.5	17.5	13.50	4.75
M12*1.25

Daqsijiet oħra, disinji speċjali u materjali fuq talba.
Il-klassi tal-ħajt fuq il-ħajt intern hija 4H/6H.

It-tolleranza tat-toqba tat-tħaffir: 6.90 sa 10.80=+0.100/-0.025 fuq 12.80=+0.130/-0.025

key locking thread inserts installation steps001

Proċedura ta 'Installazzjoni ta' Daħħal tal-Ħjut tal-Qfil taċ-Ċavetta

key locking thread inserts removal steps

Qfil taċ-ċavetta Il-Proċedura taż-Żarmar tad-Daħħal tal-Kamin

Proċess ta' Produzzjoni

Carbon Steel Raw Material Bar Stock Warehouse Layout Drawing

Materja Prima tal-Azzar tal-Karbonju

3D CAD Key locking thread insert design Drawing

Disinn tal-Moffa CAD

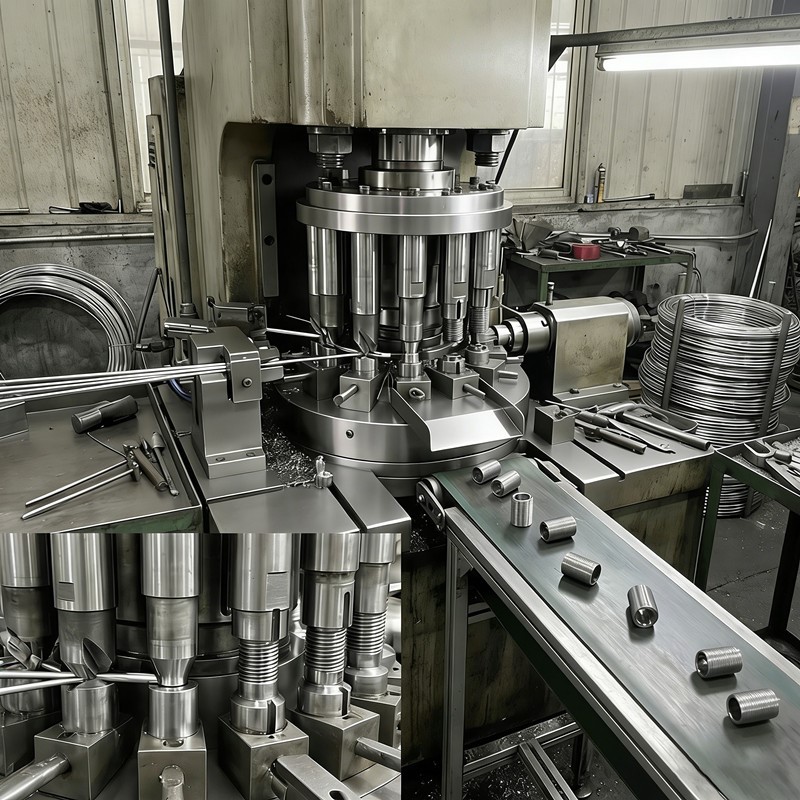

cold heading for key locking inerts manufacturing

Intestatura kiesħa

Proċess

Threaded Insert Roll-Threading Process Image

Trattament tal-wiċċ

heat treatment for key locking inerts manufacturing

Trattament tas-Sħana

key locking Threaded Insert surface treatment

Thread Rolling Proċess

CCD Checking for key locking inserts manufacturing

CCD
Iċċekkjar

Ippakkjar
f'borża tal-PE

Pakkett għall-Ġarr

FAQ

Q: Aħna min aħna?

A: Aħna bbażati f'Shenzhen, iċ-Ċina, ibda minn xxxx, Hemm total ta 'madwar 20-51 ruħ fl-uffiċċju tagħna.

Q: Kif nistgħu niggarantixxu l-kwalità?

A: Dejjem kampjun ta '-produzzjoni qabel il-produzzjoni tal-massa;
Dejjem spezzjoni finali qabel il-ġarr

Q: X'tista 'tixtri mingħandna?

A: Inserzjonijiet ta 'ħajt ta' qfil ewlenin, inserzjonijiet ta 'ħajt tal-wajer, inserzjonijiet ta' ħajt ta 'tapping awto u inserzjonijiet mingħajr tħabbil; Barra minn hekk, aħna nipprovdu wkoll għodod dedikati għas-serje kollha ta 'prodotti ta' inserzjoni tal-ħajt, inklużi viti, wrenches ta 'installazzjoni, għodod ta' tneħħija, u għodod ta 'installazzjoni kemm elettriċi kif ukoll manwali.

Q: Għaliex għandek tixtri mingħandna mhux minn fornituri oħra?

A: 1. Aħna nipprovdu yarietty wiesgħa ta 'prodotti tad-dwana Standard u mhux standard
2. Il-prodotti huma wżati ħafna fil-komunikazzjonijiet elettroniċi, folji tal-metall, aerospazjali, tagħmir tal-magni tal-manifattura tal-karozzi u strumenti ta 'preċiżjoni
3. xx snin storja ta 'esperjenza tal-manifattura.

Q: Kif tikkonferma l-ordnijiet mal-klijenti barranin?

A: Proċess ta' Konferma tal-Ordni (Primarjament għal Prodotti tal-Ħażna Standard)
Il-prodotti tagħna huma prinċipalment oġġetti tal-istokk standard li jikkonformaw mal-ispeċifikazzjonijiet internazzjonali, il-proċess ta 'konferma tal-ordni huwa effiċjenti u sempliċi:
Il-Klijent Jissottometti Ordni ta' Xiri (PO)
L-OP għandha tinkludi mudell tal-prodott, speċifikazzjonijiet tal-ħajt (metriċi/imperjali), materjal, kwantità, u termini tal-kunsinna.
Aħna nivverifikaw l-istokk u l-Parametri Tekniċi
Aħna niċċekkjaw l-istandards tal-ħajt, id-dimensjonijiet, u l-istatus tal-inventarju.
Ħruġ Fattura Proforma (PI)
Il-PI jiddeskrivi b'mod ċar l-ispeċifikazzjonijiet tal-prodott, il-kwantità, il-prezz tal-unità, it-termini tal-kummerċ, u l-iskeda tal-kunsinna għall-konferma finali tal-klijent.
Il-Klijent Jikkonferma PI u Jirranġa l-Ħlas
Ladarba jiġi riċevut il-ħlas, nipproċedu immedjatament bil-ġbir, l-ispezzjoni tal-kwalità, u l-konsenja-l-ebda ħin ta' produzzjoni mhu meħtieġ għall-oġġetti tal-istokk standard.

Għal inserzjonijiet tat-tiswija tal-ħajt tal-qfil standard tal-istokk, il-kampjuni ta' qabel il--produzzjoni normalment mhumiex meħtieġa. Madankollu, jekk il-klijent jitlob, jistgħu jiġu pprovduti kampjuni għall-konferma.
